Chercheur 50x10 converti en mini-lunette-guide

Le chercheur d'origine de l'ALTER M603 a été remplacé il y a des années par un chercheur 50x10 bon marché à oculaire réticulé intégré (mais non interchangeable).

Problèmes :

- Le montage sur le côté du chercheur ne permet pas d'équilibrer parfaitement l'ensemble monté sur la monture équatoriale. Il en résulte une erreur de suivi lors des pauses de plusieurs minutes.
- L'autoguidage nécessite de monter une lunette guide sur l'autre support, lui-même décalé, ou de monter une lunette-guide en parallèle : plus de matériel à transporter, monter, démonter, aligner, équilibrer...

Afin de simplifier l'équilibrage et l'autoguidage, j'ai fait les modifications suivantes :

- fixation de deux anneaux sur la poignée de l'ALTER M603, pour fixer le chercheur 50x10,
- conversion du chercheur 50x10 en mini-lunette guide avec oculaire interchangeable, pouvant accueillir une caméra d'autoguidage (si possible autonome comme la LACERTA M-GEN2).

Avant :

Pendant : impression 3D d'un adaptateur (matériau : PLA) avec coulant de 31,7mm.

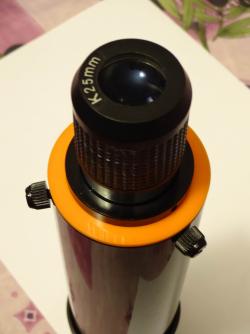

Après : L'adaptateur est en place.

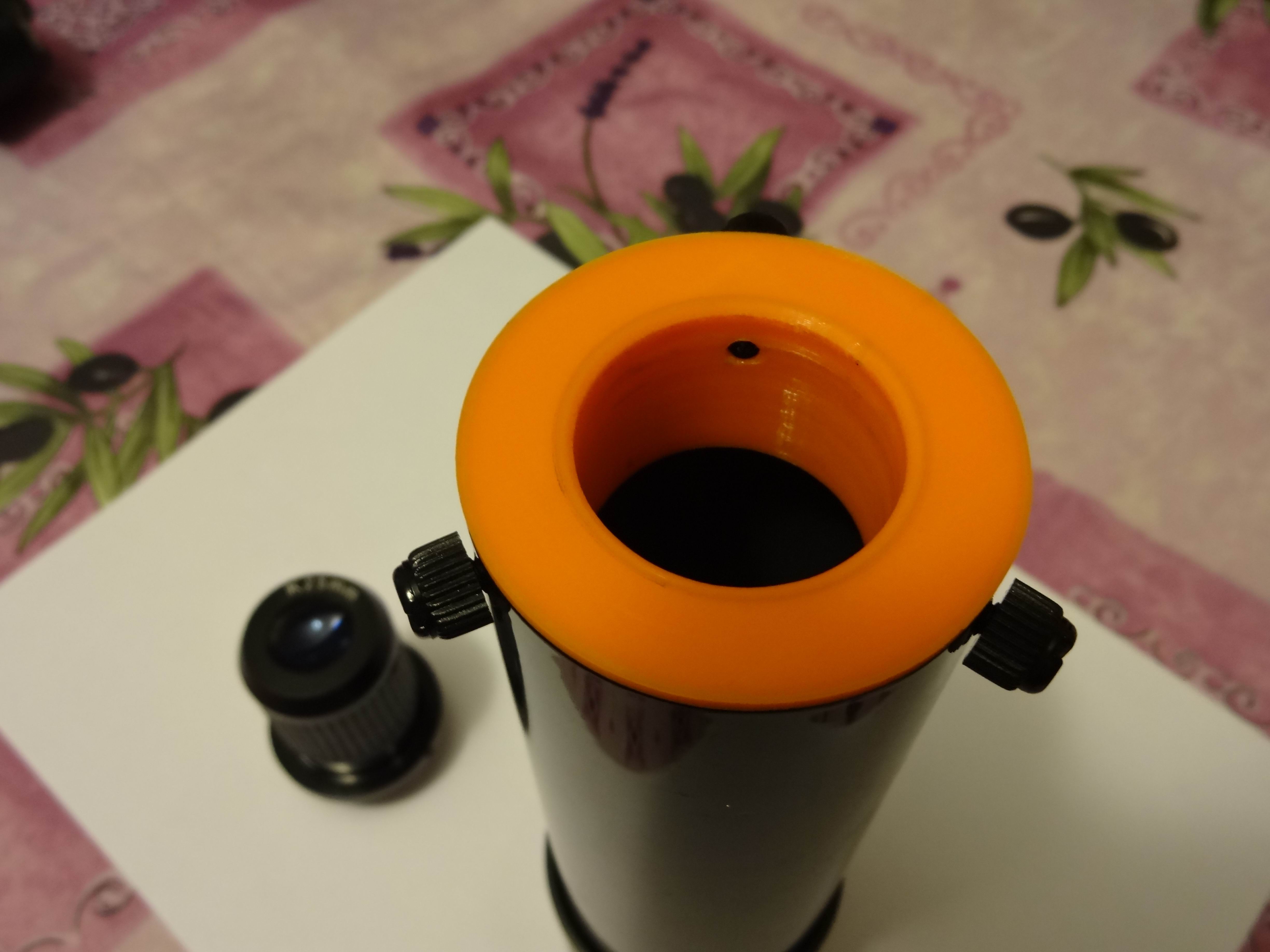

Préalablement, 3 trous diamètre 5 mm ont été percés à 120° pour le passage des vis de blocage(en nylon) des oculaires.

Cet oculaire de 25mm est dédié aux lunettes-guides montées sur mes instruments. La bague fixée dessus permet de le positionner dans le même plan focal que la lunette guide LACERTA M-GEN 2 que j'utilise. Comme sur beaucoup de chercheurs, le réglage de la mise au point est fait par vissage/dévissage de l'objectif. La mis eau point est faite une fois pour toute pour la caméra d'autoguidage; la position de la bague de l'oculaire est ajustée en conséquence.

Sur cette vue, la caméra LACERTA M-GEN 2 est montée. l'ensemble est très compact.

La lunette-guide une fois montée sur l'ALTER M603...
