Caisse de transport pour Célestron Schmidt-Cassegrain C8

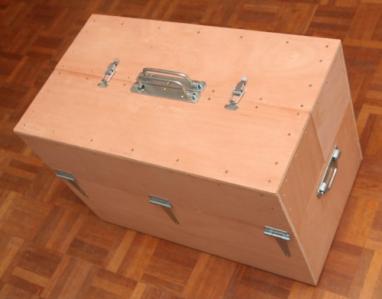

Ne trouvant pas mon bonheur, j'ai décidé de construire une caisse répondant à mes besoins. Les photographies ci-dessous montrent la caisse à l'état "brut".

Dimensions extérieures :
L = 600 mm
l = 340 mm
H = 410 mm

Matériaux : contreplaqué de 10 mm, tasseaux de 22 mm et médium de 5 mm (rangements intérieurs).
Huisserie : acier galvanisé. Compte-tenu du poids de la caisse une fois "remplie", les deux poignées situées sur les deux faces sont très utiles pour la transporter.
Pieds : 6 tampons en caoutchouc dur de 20 mm de diamètre.

La caisse dispose de rangements extérieurs (accessibles sans ouvrir la caisse) :
- sous la caisse, sur un côté : un tiroir permettant de ranger un PC portable et une feuille lumineuse avec son alimentation (qui me sert pour les "flat")
- sur une face : un placard capitonné pour ranger mon appareil EOS 350D défiltré Astrodon.

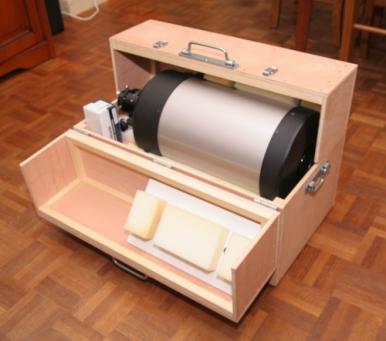

L'ouverture de la caisse se fait par deux demi-couvercles.

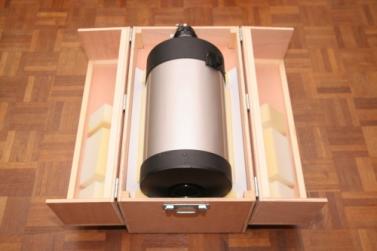

Dans la caisse, le tube Celestron C8 est maintenu par des blocs de mousse PU de 40 mm d'épaisseur :
- deux blocs formant un "V" en dessous
- deux blocs formant un "V" au dessus (un bloc dans chaque demi-couvercle)
Lorsque la caisse est fermée, les blocs de mousse exercent une légère pression.

Dans chacun des demi-couvercles, les blocs de mousse sont fixés sur le couvercle d'un rangement pour accessoires optiques (ou autres).

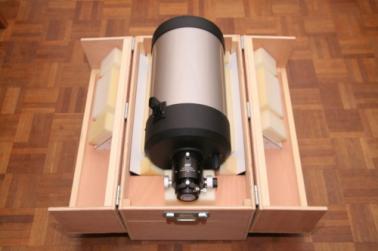

La caisse a été dimensionnée pour accepter un tube Celestron C8 ou Intes Micro Alter M603 équipé d'un crayford GSO de 2".
L'espace disponible de chaque côté du crayford sert à ranger des accessoires (barlow 2" et guideur hors axe).

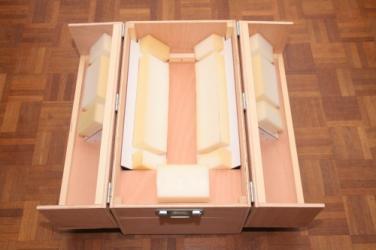

Sur ces deux vues de la caisse vide, on distingue
- à gauche : les blocs de mousse fixés sur les couvercles des rangements aménagés dans les demi-couvercles et dans le fond de la caisse,

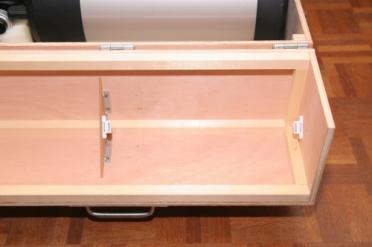

- à droite : les rangements ouverts, ainsi que les aimants qui maintiennent les couvercles en place.
