2017-01-04 : Une "cartouche d'encre" pour imprimante 3d... An "ink cartridge" for 3d printer ...

La boîte de marque SISTEMA de 5L (265 x 235 x 120, avec système KLIP-IT) a des dimensions adaptées pour contenir une bobine de fil "standard" de 1kg (ou moins).
Je me permet de leur faire de la pub, car j'en suis pleinement satisfait.

The SISTEMA branded box of 5L (265 x 235 x 120, with KLIP-IT system) has dimensions adapted to contain a "standard" wire coil of 1kg (or less).
I allow myself to advertise them, because I am fully satisfied.

J'ai détourné cet boîte pour en faire une sorte de "cartouche d'encre" pour imprimante 3d FDM.

La cartouche comprend :
- une boîte SISTEMA 5L,
- un axe constitué d'une tige filetée M8,
- un support de fixation de la cartouche, dans lequel est vissé l'axe,
- deux cônes de centrage avec roulement à bille,
- un écrou-frein de serrage de la bobine,
- un passage pour gaine en Teflon,
- les divers écrous M8 et vis de fixation M3 (passage pour gaine) et M4 (fixation boîte / support).

Le système de fixation "standard" que j'ai mis au point permet de fixer une à deux "cartouches" sur 3 des faces de l'imprimante.

I diverted this box to make it a sort of "ink cartridge" for 3d FDM printer.

The cartridge comprises:
- a SISTEMA 5L box,
- an axis consisting of a threaded rod M8,
- a holder for fixing the cartridge, into which the pin is screwed,
- two centering cones with ball bearing,
- a locking nut for clamping the coil,
- a passage for Teflon-sleev,
- the various M8 nuts and fixing screws M3 (passage for sleeve) and M4 (fixing box / support).

The "standard" fastening system that I have developed allows one to two "cartridges" to be fixed on 3 sides of the printer.

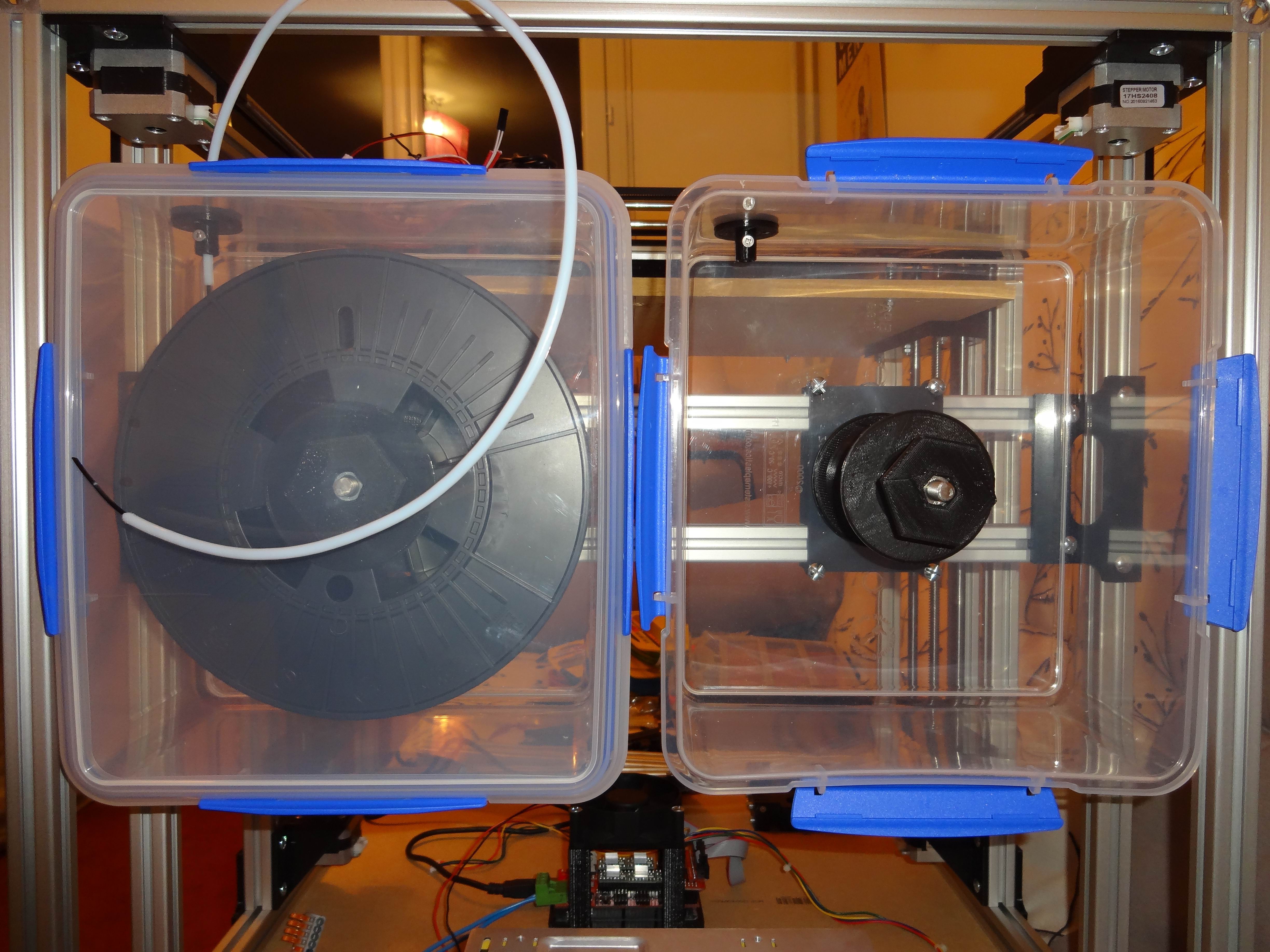

Vue de l'arrière de l'imprimante, avec les "cartouches" en place : View from the back of the printer, with the "cartridges" in place:
Le couvercle d'une des deux "cartouches" retiré, détail des cônes de positionnement et de l'écrou-frein : The lid of one of the two "cartridges" removed, detail of the cones and the locking/brake nut :

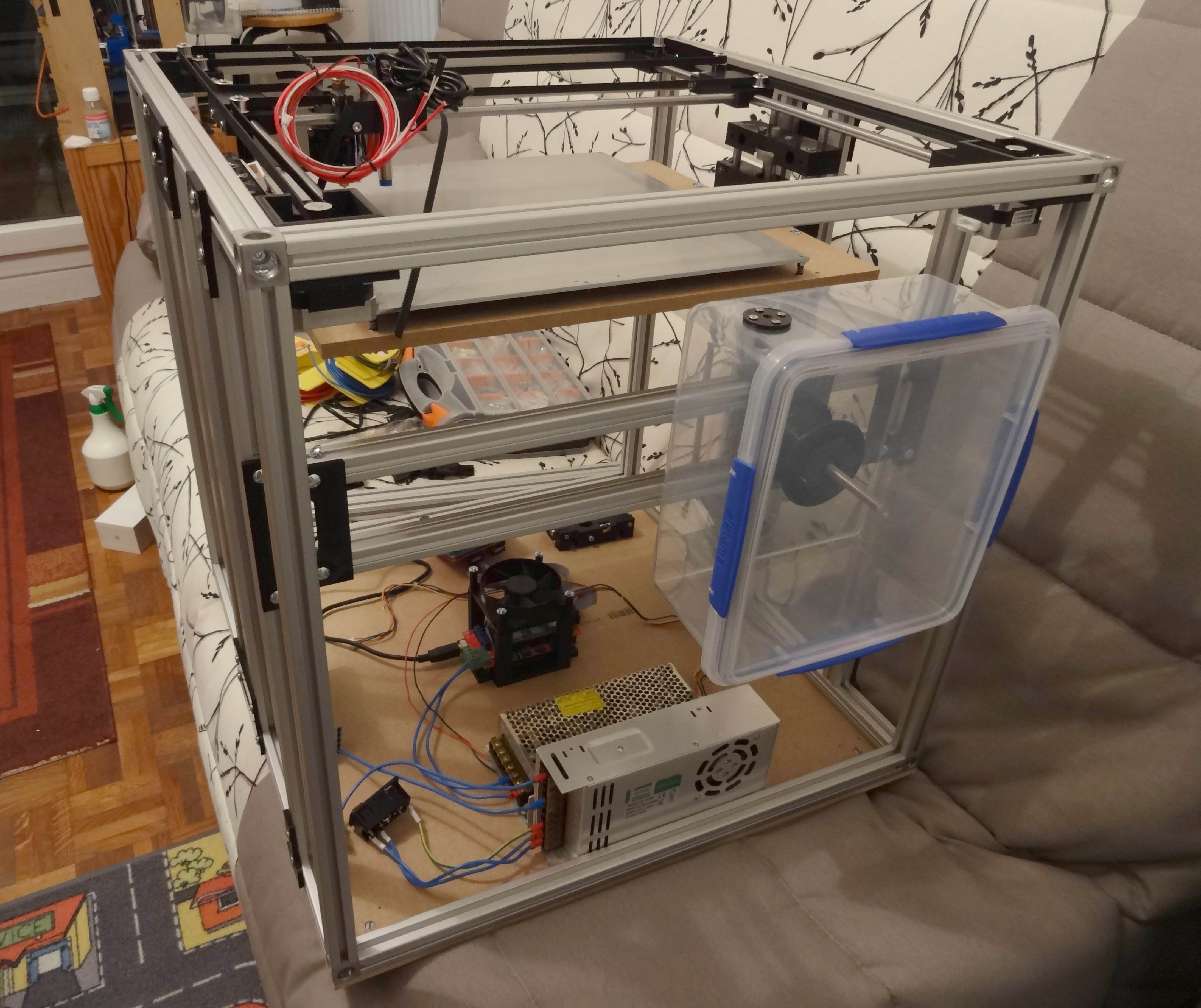

Détail du système de fixation des "cartouches" à l'arrière de l'imprimante : Detail of the rear "cartridge" mounting system Of the printer :
Une cartouche sortie de l'imprimante, avec le détail de l'écrou-frein : A cartridge, out of the printer, with the detail of the brake nut :
L'écrou-frein retiré, on peut sortir la bobine. Détail de l'axe (tige filetée M8), avec le cône de centrage arrière : With the brake nut removed, the coil can be pulled out. Detail of the axle (M8 threaded rod), with the rear centering cone :
Détail du système de fixation de la gaine en Teflon (intérieur / extérieur) : Detail of the Teflon-sleeve fastening system (interior Exterior) :
Une fois la "cartouche fermée", elle peut servir de stockage pour une bobine en attente d'utilisation. Dans cette "cartouche" relativement hermétique, la bobine est à l'abri de la poussière et de l'humidité (avec un sachet de gel de silice). Once the "cartridge is closed", it can be used as storage for a coil waiting to be used. In this relatively sealed "cartridge", the coil is protected from dust and moisture (with a sachet of silica gel).

Si vous êtes intéressés par une fourniture de cette cartouche, n'hésitez pas à me contacter.
Compte tenu des pièces qui la constituent, une première estimation de la fourniture d"une telle cartouche (sans la bobine, sans la gaine en téflon) se situe autour de 53 € minimum (expédition en sus).

If you are interested in a supply of this cartridge, do not hesitate to contact me.
Considering the parts that constitute it, an initial estimate of the supply of such a cartridge (without the coil, without the Teflon sleeve) is around € 53 minimum (shipping not included).
